Cảm Biến Nhiệt Độ Là Gì? Hướng Dẫn Toàn Tập A-Z (2025)

Cảm biến nhiệt độ là gì? Hiểu một cách đơn giản, cảm biến nhiệt độ là một thiết bị điện tử có khả năng đo lường nhiệt năng và chuyển đổi nó thành một tín hiệu điện có thể đọc được. Tín hiệu này sau đó được sử dụng để theo dõi, kiểm soát hoặc ghi lại nhiệt độ của một đối tượng hoặc môi trường một cách chính xác.

Từ các lò phản ứng hóa học công nghiệp, thiết bị y tế cho đến chiếc điều hòa trong nhà bạn, cảm biến nhiệt độ đóng vai trò then chốt trong vô số ứng dụng, đảm bảo an toàn và hiệu quả vận hành.

Các Loại Cảm Biến Nhiệt Độ Phổ Biến Nhất Hiện Nay

Có 5 loại cảm biến nhiệt độ chính được sử dụng rộng rãi nhất: Cặp nhiệt điện (Thermocouple), Cảm biến nhiệt điện trở (RTD), Nhiệt điện trở (Thermistor), Cảm biến hồng ngoại (IR), và Cảm biến bán dẫn (IC Sensor). Mỗi loại có nguyên lý hoạt động, ưu và nhược điểm riêng, phù hợp với các ứng dụng cụ thể.

Tùy thuộc vào nguyên lý hoạt động, dải đo và độ chính xác, cảm biến nhiệt độ được phân thành 5 loại chính:

Cặp nhiệt điện (Thermocouple)

• Nguyên lý: Hoạt động dựa trên hiệu ứng Seebeck. Khi hai dây kim loại khác nhau (ví dụ: Type K là Chromel-Alumel) được nối ở hai đầu, một điện áp milivolt (mV) sẽ được tạo ra khi có sự chênh lệch nhiệt độ giữa hai điểm nối. Điện áp này tỷ lệ thuận với nhiệt độ.
• Ưu điểm: Dải đo cực rộng (-200°C đến hơn 2300°C), rất bền, chi phí thấp, tự cấp nguồn (không cần nguồn ngoài).
• Nhược điểm: Độ chính xác không cao bằng các loại khác (thường là ±1°C đến ±2.5°C), dễ bị nhiễu điện từ.
• Ứng dụng: Lý tưởng cho môi trường công nghiệp khắc nghiệt như lò nung, lò luyện kim, giám sát động cơ và các phản ứng tỏa nhiệt trong sản xuất hóa chất.

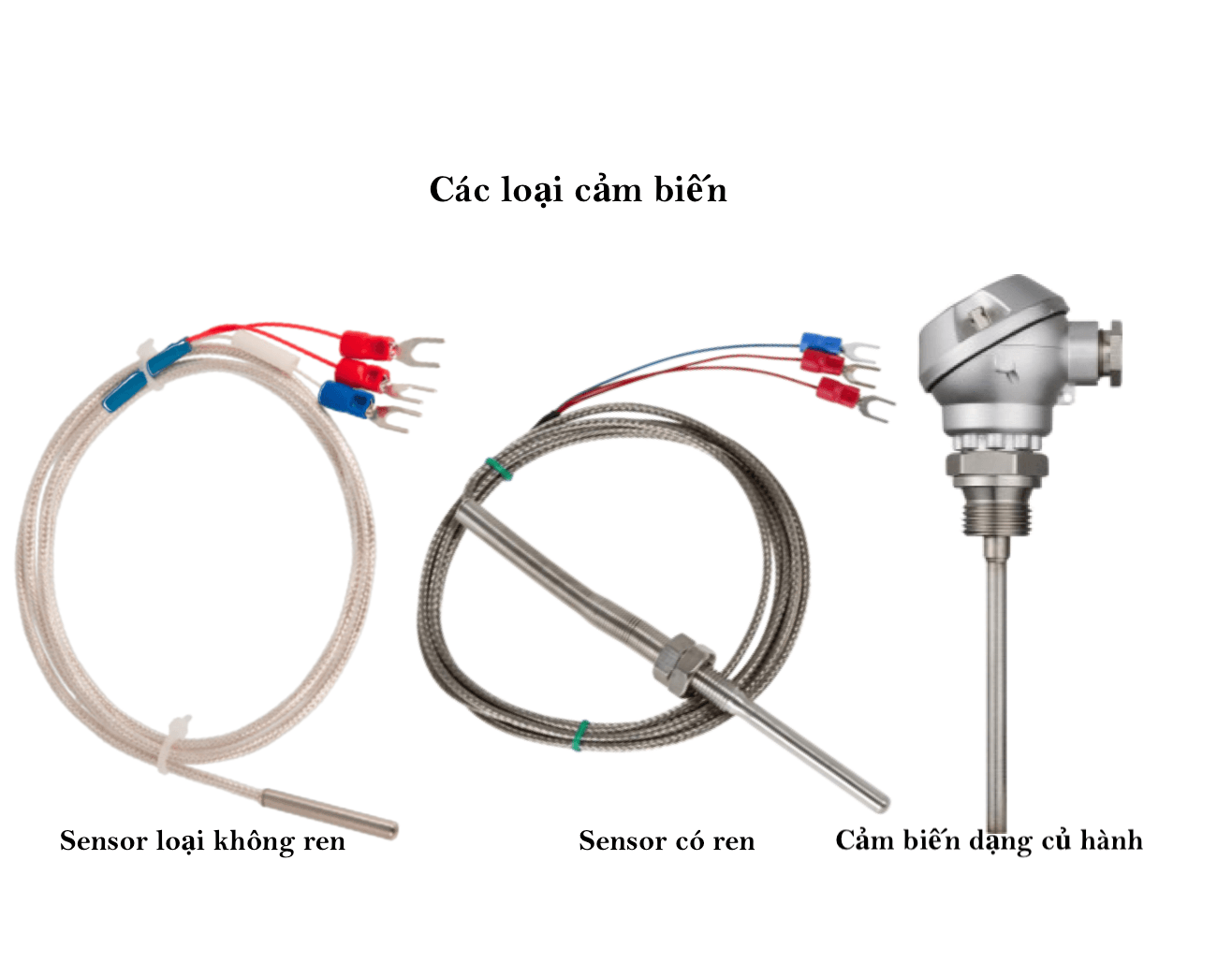

Cảm biến nhiệt điện trở (RTD – Resistance Temperature Detector)

• Nguyên lý: Điện trở của một kim loại tinh khiết (thường là bạch kim – Platinum) thay đổi một cách có thể dự đoán được theo nhiệt độ. Loại phổ biến nhất là Pt100, có điện trở 100 Ω tại 0°C.
• Ưu điểm: Độ chính xác và độ ổn định rất cao (lên đến ±0.1°C), tuyến tính tốt trong dải đo.
• Nhược điểm: Giá thành cao, dải đo hẹp hơn thermocouple (thường từ -200°C đến 600°C), cần nguồn kích thích.
• Ứng dụng: Thường được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao như phòng thí nghiệm, sản xuất thực phẩm, dược phẩm, nơi cần các thiết bị đo lường chuẩn như nhiệt kế phòng thí nghiệm.

Nhiệt điện trở (Thermistor)

• Nguyên lý: Điện trở của vật liệu bán dẫn (gốm hoặc polymer) thay đổi đáng kể và nhanh chóng theo nhiệt độ. Có hai loại chính là NTC (Negative Temperature Coefficient – hệ số nhiệt âm) và PTC (Positive Temperature Coefficient – hệ số nhiệt dương).
• Ưu điểm: Độ nhạy rất cao, phản ứng nhanh, kích thước nhỏ gọn, chi phí thấp.
• Nhược điểm: Dải đo hẹp (-90°C đến 130°C), không tuyến tính, kém bền hơn RTD.
• Ứng dụng: Cực kỳ phổ biến trong các thiết bị gia dụng (tủ lạnh, điều hòa), thiết bị y tế, và bo mạch điện tử. Để tìm hiểu sâu hơn, bạn có thể đọc bài viết chi tiết về NTC là gì.

Cảm biến hồng ngoại (Infrared Sensor)

• Nguyên lý: Đo lường nhiệt độ từ xa bằng cách phát hiện bức xạ năng lượng hồng ngoại mà một vật thể phát ra. Mọi vật có nhiệt độ trên độ không tuyệt đối (-273.15°C) đều phát ra tia hồng ngoại.
• Ưu điểm: Đo không cần tiếp xúc, tốc độ đo cực nhanh (mili giây), lý tưởng để đo các vật thể chuyển động, trong môi trường chân không, hoặc ở nơi khó tiếp cận.
• Nhược điểm: Độ chính xác có thể bị ảnh hưởng bởi độ phát xạ (emissivity) của bề mặt vật thể và các yếu tố môi trường (bụi, hơi nước, khói).
• Ứng dụng: Nhiệt kế đo trán, giám sát nhiệt độ trong các quy trình sản xuất thép, thủy tinh, kiểm tra các mối nối điện.

Cảm biến bán dẫn (IC Sensors)

• Nguyên lý: Tích hợp trên mạch bán dẫn (IC), hoạt động dựa trên sự thay đổi đặc tính vật lý (ví dụ: điện áp base-emitter của transistor) theo nhiệt độ. Tín hiệu đầu ra có thể là điện áp, dòng điện hoặc tín hiệu số (I2C, SPI).
• Ưu điểm: Rất rẻ, nhỏ gọn, dễ dàng tích hợp với các mạch vi điều khiển, đầu ra tuyến tính.
• Nhược điểm: Dải đo hẹp (thường chỉ trong khoảng -70°C đến 150°C), phản hồi chậm hơn các loại khác.
• Ứng dụng: Phổ biến trong máy tính (giám sát CPU), điện thoại di động và các thiết bị điện tử tiêu dùng.

Hướng Dẫn Chọn Cảm Biến Nhiệt Độ Phù Hợp

Để chọn cảm biến phù hợp, cần xem xét 4 yếu tố chính: Dải nhiệt độ hoạt động, yêu cầu về độ chính xác, điều kiện môi trường làm việc (rung động, hóa chất, đo tiếp xúc hay không), và ngân sách dự án.

Để lựa chọn đúng loại cảm biến, bạn cần trả lời các câu hỏi sau:

• Dải nhiệt độ cần đo là bao nhiêu?
  • Cực cao (>600°C): Thermocouple là lựa chọn hàng đầu.
  • Trung bình (-200°C đến 600°C): RTD cho độ chính xác cao.
  • Thông thường (-50°C đến 150°C): Thermistor hoặc IC Sensor là lựa chọn kinh tế.
• Yêu cầu độ chính xác đến đâu?
  • Cao nhất (±0.1°C): Chọn RTD.
  • Trung bình (±1°C): Thermocouple hoặc Thermistor đều phù hợp.
• Môi trường làm việc như thế nào?
  • Khắc nghiệt, rung động mạnh: Thermocouple có độ bền cơ học tốt nhất.
  • Đo không tiếp xúc: Cảm biến hồng ngoại là lựa chọn duy nhất.
  • Trong môi trường công nghiệp, việc theo dõi nhiệt độ thường đi đôi với kiểm soát áp suất.
• Ngân sách của bạn là bao nhiêu?
  • Thấp: Thermocouple và IC Sensor là rẻ nhất.
  • Cao: RTD có chi phí đầu tư cao hơn nhưng bền và ổn định lâu dài.

3. Ứng Dụng Thực Tế Của Cảm Biến Nhiệt Độ

Cảm biến nhiệt độ có mặt ở khắp mọi nơi, từ công nghiệp nặng (lò luyện kim), y tế (máy đo thân nhiệt), đời sống (điều hòa), ô tô (động cơ), đến các hệ thống nhà thông minh (IoT) và thiết bị an toàn như rơ le nhiệt.

• Công nghiệp: Giám sát nhiệt độ lò hơi, dây chuyền sản xuất thực phẩm, hệ thống sấy, quản lý kho hóa chất để đảm bảo an toàn cháy nổ.
• Y tế: Đo thân nhiệt, tủ bảo quản vắc-xin, máy trợ thở, thiết bị khử trùng.
• Đời sống hàng ngày: Điều hòa không khí, tủ lạnh, lò vi sóng, máy nước nóng, máy pha cà phê.
• Ô tô & Vận tải: Giám sát nhiệt độ động cơ, hệ thống phanh, nhiệt độ khí thải và cabin.
• Nông nghiệp & Môi trường: Theo dõi nhiệt độ đất, nhà kính, hệ thống cảnh báo thời tiết.
• An toàn thiết bị: Tích hợp trong các thiết bị bảo vệ như rơ le nhiệt để ngắt mạch khi có sự cố quá nhiệt.

Lưu Ý Quan Trọng Khi Lắp Đặt và Sử Dụng

Để đảm bảo độ chính xác và tuổi thọ, cần lắp đặt cảm biến ở vị trí phù hợp, kết nối đúng kỹ thuật theo datasheet, hiệu chuẩn định kỳ, và thường xuyên vệ sinh, bảo trì, đặc biệt trong môi trường khắc nghiệt.

• Vị trí lắp đặt: Đặt cảm biến tại điểm đại diện chính xác nhất cho nhiệt độ cần đo, tránh các nguồn gây nhiễu nhiệt (luồng gió, ánh nắng trực tiếp, gần nguồn nhiệt khác).
• Kết nối dây: Luôn tuân thủ sơ đồ kết nối trong datasheet của nhà sản xuất. Với Thermocouple, phải sử dụng đúng loại dây bù nhiệt (extension wire) để tránh sai số.
• Hiệu chuẩn định kỳ: Để đảm bảo độ chính xác, cảm biến cần được hiệu chuẩn lại sau một thời gian sử dụng bằng các thiết bị chuẩn, đặc biệt trong các ứng dụng quan trọng.
• Bảo trì: Thường xuyên làm sạch đầu dò cảm biến để loại bỏ bụi bẩn hoặc cặn bám có thể ảnh hưởng đến kết quả đo. Kiểm tra dây dẫn và các kết nối để phát hiện sớm các dấu hiệu hư hỏng.
• Tương thích hệ thống: Đảm bảo tín hiệu đầu ra của cảm biến (V, mA, Ohm) tương thích với bộ điều khiển (PLC, biến tần) hoặc thiết bị đọc của bạn.

Câu Hỏi Thường Gặp (FAQ)

1. Cảm biến nhiệt độ nào chính xác nhất?

Cảm biến nhiệt điện trở (RTD), đặc biệt là loại Pt100 Class A hoặc 1/10 DIN, được công nhận là loại có độ chính xác và ổn định cao nhất, thường dùng làm tiêu chuẩn trong phòng thí nghiệm.

RTD (đặc biệt là loại làm từ bạch kim) cung cấp độ chính xác và độ lặp lại cao nhất, là tiêu chuẩn trong các ứng dụng phòng thí nghiệm và hiệu chuẩn.

2. Thermocouple có thể đo nhiệt độ âm không?

Có. Nhiều loại thermocouple có thể đo nhiệt độ âm sâu. Ví dụ, thermocouple loại K có thể đo xuống đến -200°C và loại T (Đồng-Constantan) có thể đo xuống -250°C.

Có. Tùy thuộc vào loại, thermocouple có thể đo được nhiệt độ rất thấp. Ví dụ, loại K có thể đo xuống đến -200°C.

3. Cảm biến hồng ngoại hoạt động qua kính được không?

Không. Hầu hết các loại kính thông thường đều chặn bức xạ hồng ngoại ở bước sóng dài mà cảm biến nhiệt sử dụng. Do đó, cảm biến sẽ đo nhiệt độ của bề mặt kính chứ không phải vật thể phía sau nó.

Hầu hết các loại kính đều chặn bức xạ hồng ngoại, vì vậy cảm biến sẽ đo nhiệt độ của bề mặt kính chứ không phải vật thể phía sau nó.

4. Sự khác biệt chính giữa Thermistor và RTD là gì?

Sự khác biệt lớn nhất nằm ở vật liệu và độ nhạy. RTD làm từ kim loại tinh khiết, có đáp ứng tuyến tính và ổn định nhưng độ nhạy thấp. Thermistor làm từ vật liệu gốm/polymer, có độ nhạy rất cao nhưng đáp ứng phi tuyến tính và kém ổn định hơn RTD.

Sự khác biệt lớn nhất nằm ở vật liệu và độ nhạy. RTD làm từ kim loại tinh khiết và có sự thay đổi điện trở tuyến tính. Thermistor làm từ vật liệu gốm/polymer và có sự thay đổi điện trở rất lớn, phi tuyến tính, giúp nó có độ nhạy cao hơn trong một khoảng nhiệt độ hẹp.
