Thước Panme là gì? Hướng dẫn A-Z cách dùng & hiệu chỉnh

Trong môi trường sản xuất công nghiệp, một sai số nhỏ đến 0.01mm có thể quyết định sự thành bại của cả một lô sản phẩm, gây thiệt hại hàng trăm triệu đồng. Làm thế nào để kiểm soát được những kích thước vi mô này một cách nhất quán và đáng tin cậy? Câu trả lời nằm ở một công cụ tuy nhỏ bé nhưng đầy quyền năng: thước panme.

Đây không chỉ là một dụng cụ đo lường. Thước panme là nền tảng của quy trình kiểm soát chất lượng (QC), là người “gác cổng” đảm bảo mọi chi tiết từ khuôn mẫu, trục máy đến linh kiện đều đạt dung sai kỹ thuật nghiêm ngặt. Bài viết này, với chuyên môn từ Hóa Chất Doanh Tín, sẽ cung cấp một hướng dẫn kỹ thuật toàn diện, giúp bạn làm chủ công cụ thiết yếu này.

Tại Sao Độ Chính Xác 0.01mm Lại Sống Còn Trong Sản Xuất Hiện Đại?

Độ chính xác 0.01mm là yêu cầu sống còn vì nó đảm bảo các chi tiết cơ khí lắp ráp hoàn hảo, ngăn ngừa hỏng hóc, ma sát, và quá nhiệt. Trong sản xuất hàng loạt (cập nhật 2025), việc duy trì dung sai chặt chẽ giúp tối ưu hóa hiệu suất, giảm thiểu sản phẩm lỗi, tiết kiệm chi phí và nâng cao uy tín thương hiệu.

Trước khi đi sâu vào kỹ thuật, hãy hiểu rõ “tại sao”. Trong các ngành như cơ khí chính xác, sản xuất linh kiện điện tử, hay chế tạo khuôn mẫu, các bộ phận cần lắp ráp với nhau một cách hoàn hảo.

• Trong cơ khí: Một trục khuỷu và ổ bi có dung sai không khớp sẽ gây ra ma sát, quá nhiệt và phá hủy động cơ. Điều này đặc biệt quan trọng khi các chi tiết máy hoạt động trong môi trường có áp suất là gì và nhiệt độ cao.
• Trong ngành nhựa: Khuôn ép có sai số sẽ tạo ra sản phẩm bavia, không đạt yêu cầu thẩm mỹ và kỹ thuật, đặc biệt với các vật liệu cao cấp như Polycarbonate.
• Trong ngành gỗ: Các khớp nối mộng không chính xác sẽ làm giảm độ bền và tuổi thọ của sản phẩm nội thất.

Thước panme (Micrometer) chính là công cụ cho phép các kỹ sư và kỹ thuật viên đo lường và xác nhận các kích thước này với độ chính xác cao, thường là 1/100 milimét (0.01 mm), thậm chí cao hơn ở các dòng điện tử.

Cấu Tạo Chi Tiết Và Nguyên Lý Hoạt Động Của Thước Panme

Thước panme hoạt động dựa trên nguyên lý vít-đai ốc siêu chính xác, chuyển đổi chuyển động xoay thành chuyển động tịnh tiến cực nhỏ. Cấu tạo chính gồm Khung, Mỏ đo cố định, Đầu đo di động, Thước chính (vạch mm và 0.5mm), Thước phụ (vạch 0.01mm) và Núm vặn giới hạn lực để đảm bảo lực đo nhất quán.

Hiểu rõ từng bộ phận là bước đầu tiên để sử dụng thành thạo. Về cơ bản, thước panme hoạt động dựa trên nguyên lý chuyển động của một cặp vít-đai ốc siêu chính xác.

• Khung (Frame): Thường có hình chữ C, làm từ thép cứng để chống biến dạng, đảm bảo sự ổn định khi đo.
• Mỏ đo (Anvil): Điểm tham chiếu cố định. Bề mặt tiếp xúc thường được làm bằng hợp kim cứng (carbide) để chống mài mòn.
• Đầu đo di động (Spindle): Di chuyển ra vào khi xoay thước phụ.
• Vít hãm (Lock Nut): Dùng để khóa đầu đo di động, giữ nguyên kết quả đo khi lấy thước ra khỏi vật.
• Thước chính (Sleeve): Thân thước cố định, chứa các vạch chia chính theo đơn vị milimét (mm). Mỗi vạch trên là 1mm, vạch dưới biểu thị 0.5mm.
• Thước phụ (Thimble): Ống xoay di động, có các vạch chia từ 0 đến 50, mỗi vạch tương ứng 0.01mm.
• Núm vặn giới hạn lực (Ratchet Knob): Insight từ chuyên gia: Đây là bộ phận quan trọng nhất để đảm bảo tính nhất quán. Bỏ qua núm vặn này và dùng tay siết mạnh thước phụ là lỗi sai kinh điển của người mới, dẫn đến lực đo không đều và kết quả thiếu tin cậy giữa các lần đo.

Phân Loại Panme Chuyên Dụng: Lựa Chọn Đúng Công Cụ

Câu trả lời ngắn: Có 3 loại panme chính: Panme đo ngoài (đo trục, độ dày), Panme đo trong (đo đường kính lỗ), và Panme đo sâu (đo độ sâu rãnh, bậc). Ngoài ra còn có Panme cơ (đọc thủ công) và Panme điện tử (hiển thị số, chính xác hơn) cho các ứng dụng khác nhau.

Không phải mọi panme đều giống nhau. Giống như trong phòng thí nghiệm, bạn cần biết khi nào dùng pipette là gì để lấy thể tích chính xác, bạn cũng cần chọn đúng loại panme cho từng công việc cụ thể.

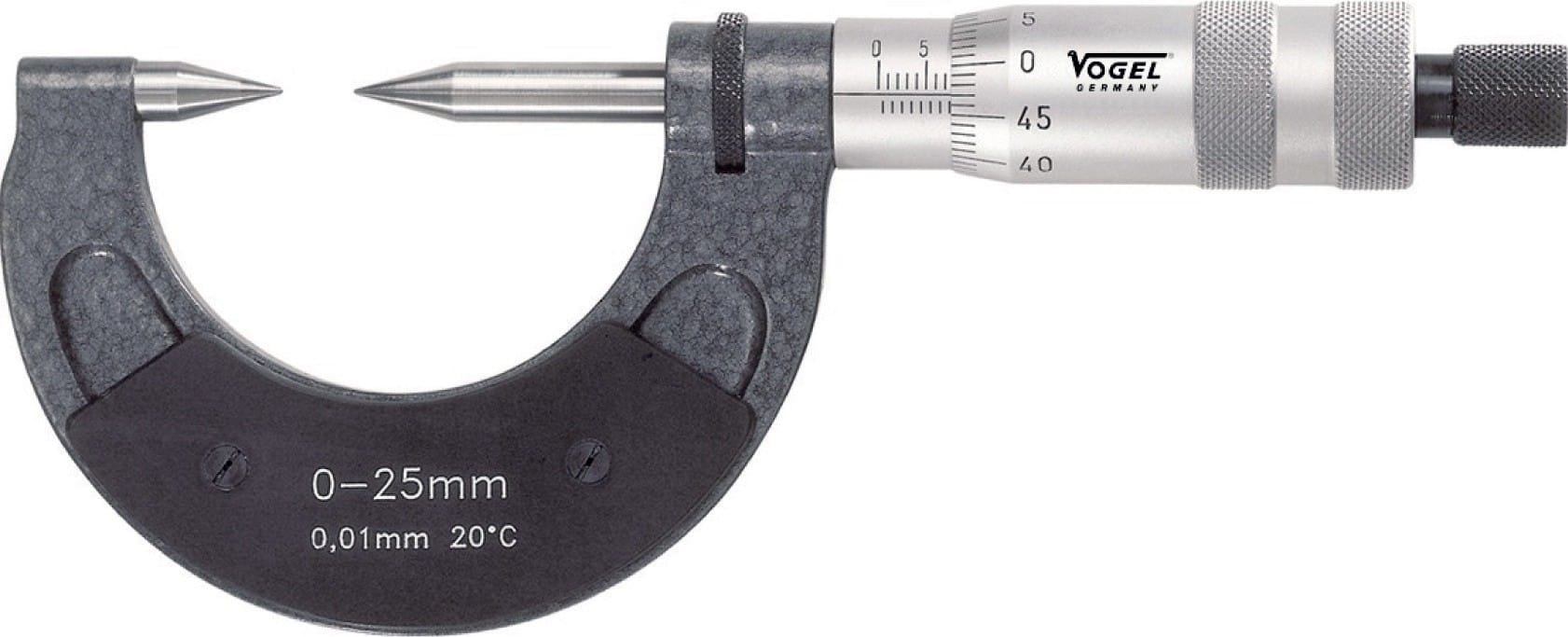

• Panme đo ngoài: Loại phổ biến nhất, dùng để đo đường kính ngoài của trục, độ dày của tấm kim loại…

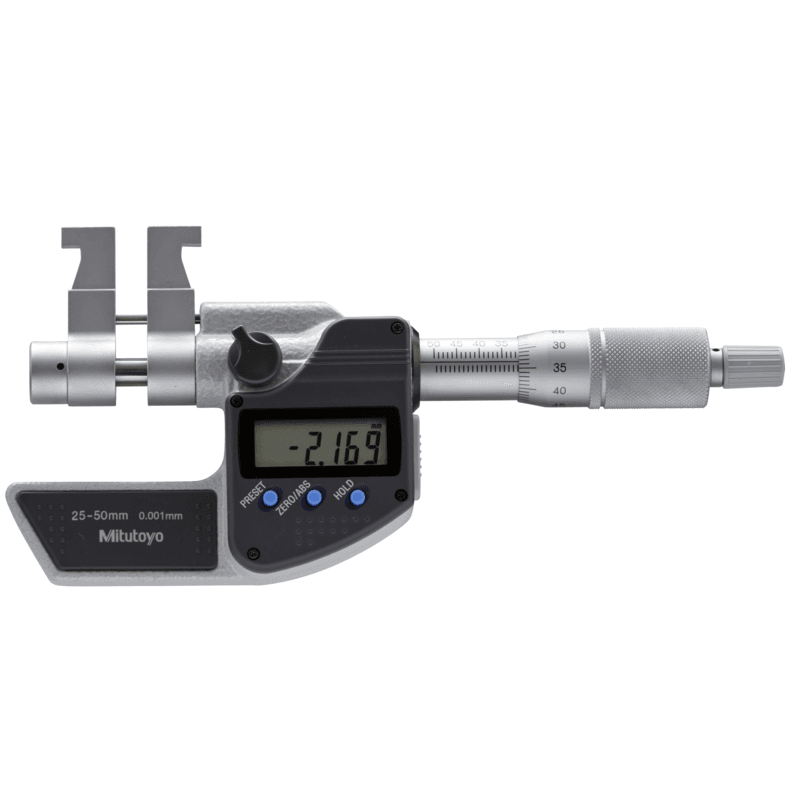

• Panme đo trong: Có thiết kế đặc biệt để đo đường kính lỗ, rãnh trong.

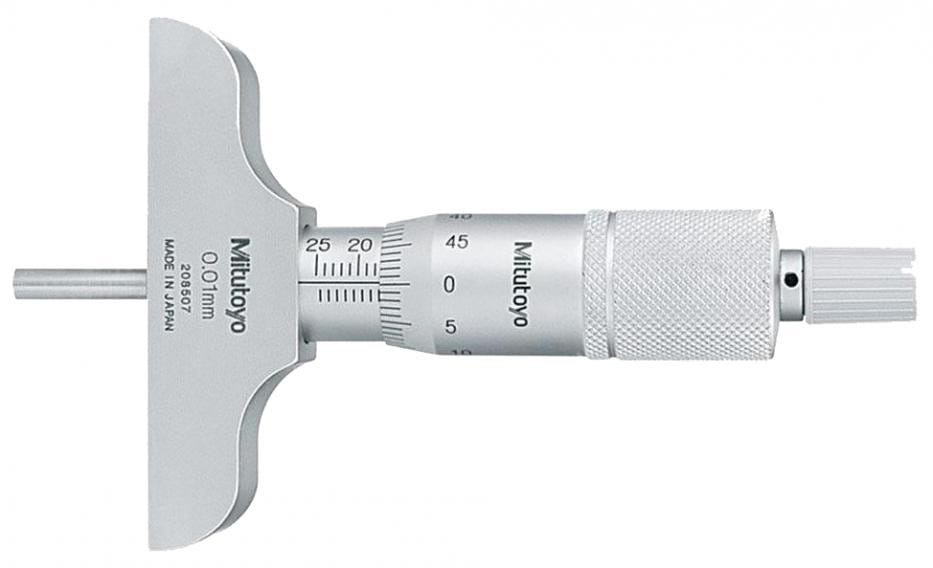

• Panme đo sâu: Dùng để đo độ sâu của lỗ, bậc ren, hoặc các rãnh.

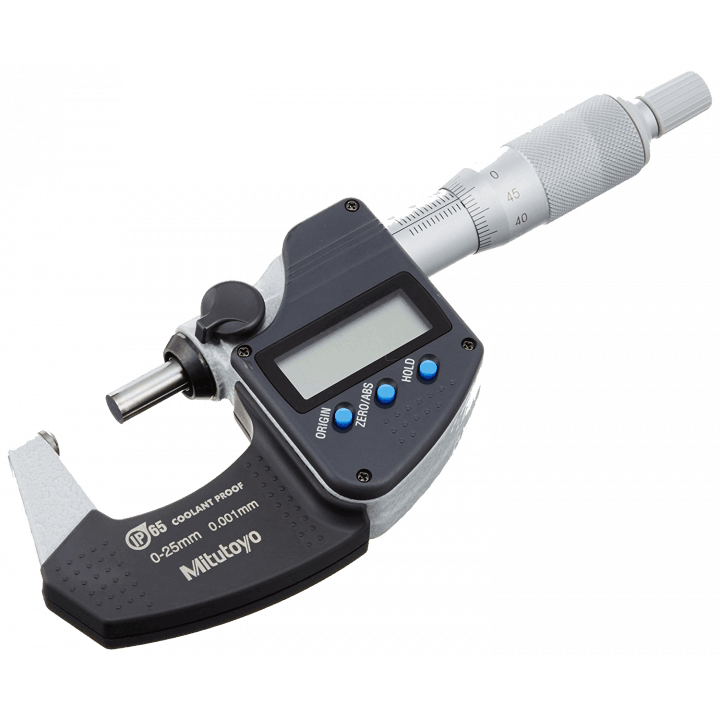

Bảng so sánh nhanh: Panme Cơ vs. Panme Điện tử

Tiêu chí	Panme Cơ Khí	Panme Điện Tử
Độ chính xác	Cao (thường 0.01mm)	Rất cao (đến 0.001mm)
Tốc độ đọc	Chậm, cần kinh nghiệm	Cực nhanh, đọc trực tiếp
Tính năng	Cơ bản	Chuyển đổi mm/inch, Zero-setting, xuất dữ liệu
Giá thành	Phải chăng	Cao hơn đáng kể
Độ bền	Rất bền, ít hỏng vặt	Cần bảo quản kỹ, nhạy cảm với va đập, ẩm
Đối tượng	Phù hợp đào tạo, môi trường ổn định	Phù hợp dây chuyền QC, cần tốc độ và lưu trữ dữ liệu

Hướng Dẫn Sử Dụng Và Đọc Kết Quả Thước Panme Chuẩn Kỹ Thuật

Quy trình chuẩn gồm: (1) Vệ sinh, kiểm tra điểm 0; (2) Vặn thước phụ gần chạm vật rồi dùng núm giới hạn lực cho đến khi nghe tiếng “tách”; (3) Đọc kết quả bằng cách cộng giá trị phần nguyên (mm), phần 0.5mm (nếu có) trên thước chính và phần trăm mm (0.01mm) trên thước phụ.

Đây là quy trình các bước để đảm bảo bạn luôn có kết quả đo chính xác nhất.

Bước 1: Chuẩn Bị và Kiểm Tra

• Vệ sinh: Dùng vải sạch, không xơ để lau bề mặt mỏ đo, đầu đo và vật cần đo. Bụi bẩn là kẻ thù của độ chính xác. Có thể sử dụng các dung môi là gì phù hợp như Isopropyl Alcohol để làm sạch dầu mỡ trên chi tiết kim loại.
• Kiểm tra điểm 0 (Hiệu chỉnh): Với panme 0-25mm, xoay nhẹ cho đầu đo và mỏ đo chạm vào nhau. Vạch 0 trên thước phụ phải trùng khớp với vạch chuẩn trên thước chính.

Bước 2: Thao Tác Đo

• Tay trái cầm khung thước. Tay phải vặn thước phụ để đầu đo gần tiếp xúc với vật.
• Khi đầu đo gần chạm, chuyển sang dùng núm vặn giới hạn lực (ratchet knob).
• Xoay từ từ cho đến khi nghe 2-3 tiếng “tách, tách”. Dừng lại. Đây là lực đo chuẩn.
• Nếu cần lấy thước ra khỏi vị trí đo, hãy siết vít hãm để cố định kết quả.

Bước 3: Cách Đọc Kết Quả (Hệ mét)

Việc đọc kết quả là cộng 3 giá trị lại với nhau:

1. Đọc phần nguyên (mm) trên thước chính: Nhìn vào mép của thước phụ, xem vạch mm cuối cùng lộ ra trên thước chính.
2. Đọc phần 0.5mm trên thước chính: Xem mép thước phụ đã qua vạch 0.5mm (vạch ở dưới) hay chưa. Nếu đã qua, cộng thêm 0.5mm.
3. Đọc phần trăm mm (0.01mm) trên thước phụ: Xem vạch nào trên thước phụ trùng chính xác với đường kẻ ngang trên thước chính. Lấy số đó nhân với 0.01mm.

• Giá trị phần nguyên: Mép thước phụ đã qua vạch 7mm trên thước chính. => 7.00mm
• Giá trị 0.5mm: Mép thước phụ cũng đã qua vạch 0.5mm phía dưới. => 0.50mm
• Giá trị phần trăm: Vạch số 38 trên thước phụ trùng với đường chuẩn. => 0.38mm
• Kết quả cuối cùng = 7.00 + 0.50 + 0.38 = 7.88mm

Hiệu Chỉnh Và Bảo Quản: Bí Quyết Duy Trì Độ Chính Xác

Để hiệu chỉnh, hãy kiểm tra điểm 0 và dùng chìa vặn chuyên dụng để điều chỉnh thước chính. Để bảo quản, luôn vệ sinh sau khi dùng, bôi dầu chống gỉ, không đo vật đang quay, luôn dùng núm giới hạn lực và cất trong hộp chuyên dụng với khoảng hở nhỏ giữa hai mỏ đo.

Một chiếc panme đắt tiền sẽ trở nên vô dụng nếu không được bảo quản và hiệu chỉnh đúng cách. Quy trình này cũng quan trọng như việc bạn phải tuân thủ nghiêm ngặt các quy tắc về bảo quản hóa chất để đảm bảo an toàn và chất lượng.

Quy trình hiệu chỉnh điểm 0

Khi kiểm tra thấy điểm 0 bị lệch, hãy dùng chìa vặn chuyên dụng đi kèm để xoay nhẹ nhàng thân thước chính. Đối với panme có dải đo lớn hơn (25-50mm), dùng khối dưỡng chuẩn (gauge block) đi kèm để kiểm tra và hiệu chỉnh.

Nguyên tắc bảo quản vàng

• Không đo vật đang quay hoặc bề mặt thô, bẩn.
• Luôn dùng núm giới hạn lực, không dùng tay vặn ép thước phụ.
• Sau khi dùng, lau sạch bằng vải mềm, bôi một lớp dầu chống gỉ mỏng.
• Luôn để thước trong hộp chuyên dụng.
• Khi cất giữ, không để mỏ đo và đầu đo chạm nhau. Hãy để một khoảng hở nhỏ (~0.2mm).

Câu Hỏi Thường Gặp (FAQ)

Hóa Chất Doanh Tín – Đồng Hành Cùng Doanh Nghiệp Trong Quy Trình QC

Tại Hóa Chất Doanh Tín, chúng tôi hiểu rằng chất lượng sản phẩm cuối cùng được xây dựng từ những chi tiết nhỏ nhất.

Lời khuyên từ chuyên gia Nguyễn Thị Mỹ Linh:

“Từ kinh nghiệm làm việc với các đối tác trong ngành sản xuất, tôi nhận thấy nhiều doanh nghiệp chỉ tập trung vào máy móc lớn mà xem nhẹ vai trò của dụng cụ đo kiểm. Một quy trình QC mạnh bắt đầu từ những con người được đào tạo bài bản và những công cụ được hiệu chuẩn chính xác. Đừng để một chiếc panme sai lệch trở thành điểm yếu trong cả dây chuyền của bạn.”

Chúng tôi cam kết không chỉ cung cấp các sản phẩm xút vảy NaOH 99% chất lượng cao, mà còn chia sẻ những kiến thức kỹ thuật chuyên sâu để trở thành đối tác tin cậy trong mọi quy trình kiểm soát chất lượng của bạn.

---

Lưu ý: Các thông tin kỹ thuật trong bài viết này chỉ mang tính chất tham khảo và chia sẻ kiến thức. Để đảm bảo tuân thủ các quy trình an toàn và tiêu chuẩn kỹ thuật cụ thể, vui lòng tham khảo tài liệu từ nhà sản xuất thiết bị và các quy định hiện hành.
