NTC là gì? Nguyên lý, 5 Ứng dụng & Cách kiểm tra

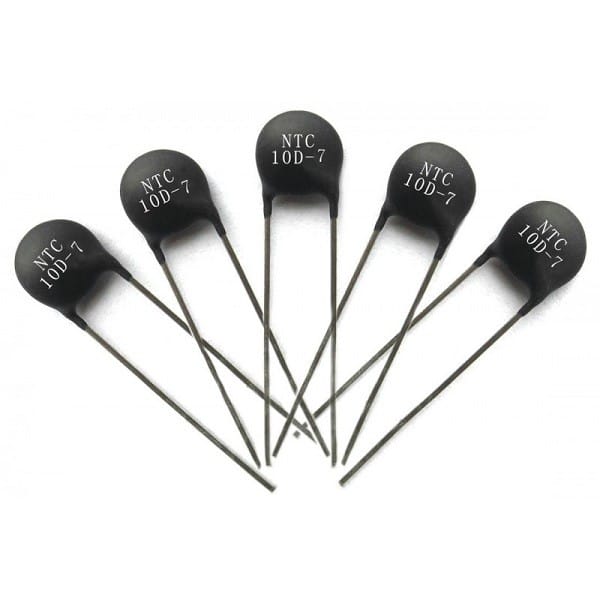

NTC (Negative Temperature Coefficient) là một loại điện trở nhiệt có đặc tính điện trở suất giảm mạnh khi nhiệt độ tăng lên. Hiểu một cách đơn giản, nó là một linh kiện cảm biến nhiệt mà khi càng nóng, khả năng cản trở dòng điện của nó càng yếu đi và ngược lại, khi càng lạnh, nó cản trở dòng điện càng mạnh.

Đây là một linh kiện điện tử thụ động, được chế tạo từ vật liệu bán dẫn. Thành phần cấu tạo chính của nó là hỗn hợp các oxit kim loại như của Mangan, Niken, Coban, Sắt… được nén và nung ở nhiệt độ rất cao.

Nguyên lý hoạt động của NTC

Nguyên lý hoạt động của NTC dựa trên sự thay đổi mật độ hạt mang điện trong vật liệu bán dẫn. Khi nhiệt độ tăng, nhiều hạt mang điện được giải phóng hơn, giúp vật liệu dẫn điện tốt hơn và làm điện trở giảm xuống.

Nguyên lý cốt lõi của NTC dựa trên sự thay đổi mật độ hạt mang điện trong vật liệu bán dẫn dưới tác động của nhiệt.

• Ở nhiệt độ thấp: Các hạt mang điện (electron) bị giữ chặt trong liên kết nguyên tử. Điều này khiến vật liệu có ít hạt mang điện tự do, dẫn đến điện trở suất cao, cản trở dòng điện hiệu quả.
• Khi nhiệt độ tăng: Nhiệt lượng cung cấp đủ năng lượng để phá vỡ các liên kết, giải phóng ồ ạt các electron vào vùng dẫn. Mật độ hạt mang điện tự do tăng vọt, giúp vật liệu có khả năng dẫn điện tốt hơn, làm điện trở suất giảm mạnh.

Mối quan hệ giữa điện trở và nhiệt độ của NTC là phi tuyến tính, tức là nó thay đổi theo một đường cong chứ không phải đường thẳng.

5 Ứng dụng phổ biến và thực tế nhất của NTC

Nhờ độ nhạy cao với nhiệt độ, NTC được ứng dụng rộng rãi trong cảm biến nhiệt độ, hạn chế dòng khởi động, bù nhiệt mạch điện tử, đo mức chất lỏng và các hệ thống báo cháy.

Với độ nhạy cao với nhiệt độ, NTC đã trở thành linh kiện không thể thiếu trong hàng ngàn thiết bị điện tử, từ dân dụng đến công nghiệp.

1. Cảm biến nhiệt độ (Temperature Sensing)

Đây là ứng dụng phổ biến nhất, NTC được dùng để đo lường và giám sát nhiệt độ một cách chính xác trong vô số thiết bị, đảm bảo chúng hoạt động hiệu quả và an toàn.

Dữ liệu nhiệt độ từ NTC là đầu vào quan trọng cho các bộ vi xử lý để đưa ra quyết định điều khiển.

• Điều hòa không khí: Cảm biến NTC đo nhiệt độ trong phòng (dàn lạnh) và nhiệt độ của môi trường chất khí bên ngoài (dàn nóng) để tự động điều chỉnh hoạt động của máy nén.
• Tủ lạnh & Thiết bị gia dụng: Giám sát nhiệt độ bên trong để tối ưu chu trình làm lạnh, hoặc đo nhiệt độ nước trong máy giặt, máy rửa bát.
• Ô tô & Xe điện (EVs): Đo nhiệt độ nước làm mát, nhiệt độ dầu, và đặc biệt quan trọng trong việc giám sát nhiệt độ của các cell pin trong xe điện để tránh quá nhiệt, đảm bảo an toàn.
• Thiết bị y tế: Đo nhiệt độ cơ thể trong nhiệt kế điện tử, máy theo dõi bệnh nhân.
• Máy in 3D & Thiết bị công nghiệp: Giám sát nhiệt độ đầu đùn và bàn in để đảm bảo vật liệu được xử lý ở nhiệt độ chính xác.

2. Hạn chế dòng khởi động (Inrush Current Limiting)

NTC được mắc nối tiếp trong mạch nguồn để hoạt động như một “điện trở tạm thời”, hạn chế dòng điện tăng vọt lúc khởi động, bảo vệ các linh kiện nhạy cảm khác.

Khi bật một thiết bị có công suất tiêu thụ điện lớn (như bộ nguồn xung), dòng điện tăng vọt trong khoảnh khắc đầu tiên có thể làm hỏng linh kiện. NTC giải quyết vấn đề này một cách thông minh: ban đầu điện trở của nó cao giúp hạn chế dòng điện, sau đó khi nóng lên, điện trở giảm xuống gần như bằng không, cho phép mạch hoạt động bình thường.

3. Bù nhiệt trong mạch điện tử (Temperature Compensation)

NTC được dùng để tạo ra một sự thay đổi điện trở ngược lại với sự thay đổi của các linh kiện khác do nhiệt, giúp toàn bộ mạch hoạt động ổn định bất kể nhiệt độ môi trường.

Hoạt động của nhiều linh kiện bán dẫn có thể bị ảnh hưởng bởi nhiệt độ. NTC được tích hợp vào mạch để tạo ra một sự thay đổi có tính toán, bù trừ cho sự thay đổi đó và giúp toàn mạch hoạt động ổn định.

4. Đo lường mức chất lỏng

Ứng dụng này dựa trên nguyên lý tản nhiệt khác nhau giữa không khí và chất lỏng. Sự thay đổi nhiệt độ (và do đó là điện trở) của NTC khi tiếp xúc với chất lỏng được dùng để phát hiện sự có mặt của nó.

Một NTC được đốt nóng nhẹ. Khi ở trong không khí, nó có nhiệt độ A. Khi chìm trong chất lỏng, nhiệt bị tản đi nhanh hơn, nhiệt độ giảm xuống mức B. Sự thay đổi điện trở này được dùng để phát hiện mức chất lỏng trong bồn chứa, bình chứa.

5. Báo cháy

Trong các hệ thống báo cháy đơn giản, NTC hoạt động như một công tắc nhiệt. Khi nhiệt độ tăng đột ngột do hỏa hoạn, điện trở giảm mạnh, cho phép dòng điện đủ lớn đi qua để kích hoạt còi báo động.

Khi có hỏa hoạn, nhiệt độ môi trường tăng đột ngột. Điều này gây ra một phản ứng tỏa nhiệt lớn, làm điện trở NTC giảm sâu, cho phép dòng điện chạy qua kích hoạt còi báo động hoặc hệ thống phun nước tự động.

So sánh NTC và PTC – Khác biệt là gì?

Điểm khác biệt cốt lõi là NTC có điện trở giảm khi nhiệt độ tăng, trong khi PTC có điện trở tăng khi nhiệt độ tăng. Do đó, chúng có các ứng dụng trái ngược nhau.

NTC và PTC đều là điện trở nhiệt (thermistor) nhưng hoạt động hoàn toàn trái ngược nhau. Việc phân biệt chúng là tối quan trọng trong kỹ thuật.

Cách đo và kiểm tra NTC còn tốt hay không (Hướng dẫn thực tế)

Dùng đồng hồ VOM ở thang đo điện trở (Ω), đo NTC ở nhiệt độ phòng. Sau đó gia nhiệt cho nó (bằng máy sấy tóc). Nếu giá trị điện trở giảm khi nóng lên và tăng lại khi nguội đi, NTC còn tốt.

Bạn có thể dễ dàng kiểm tra một NTC chỉ với một đồng hồ vạn năng (VOM) có chức năng đo điện trở (Ω).

Dụng cụ cần chuẩn bị:

• Đồng hồ vạn năng (VOM).
• Nguồn nhiệt (máy sấy tóc, mỏ hàn…).

Các bước thực hiện:

1. Tháo NTC ra khỏi mạch: Để kết quả đo được chính xác nhất, hãy tách NTC ra khỏi mạch điện.
2. Chỉnh đồng hồ VOM: Chuyển sang thang đo điện trở (Ω), chọn một thang đo phù hợp (ví dụ 20kΩ hoặc 200kΩ tùy loại NTC).
3. Đo ở nhiệt độ phòng: Đặt hai que đo vào hai chân NTC. Ghi lại giá trị. Giá trị này phải gần với giá trị danh định của nó (ví dụ, một NTC 10kΩ sẽ hiển thị khoảng 10kΩ ở 25°C).
4. Kiểm tra sự thay đổi: Dùng máy sấy tóc thổi hơi nóng vào NTC. Việc đo đạc các đại lượng điện tử này cũng quan trọng như việc xác định các khái niệm vật lý cơ bản như hiệu điện thế.
   • NTC còn tốt: Giá trị điện trở sẽ giảm xuống rõ rệt khi nóng lên. Khi nguội đi, điện trở sẽ từ từ tăng trở lại.
   • NTC đã hỏng: Giá trị điện trở không đổi, hiển thị vô cực (đứt mạch) hoặc bằng 0 (chập mạch).
